Référence fabricant
5767056-1

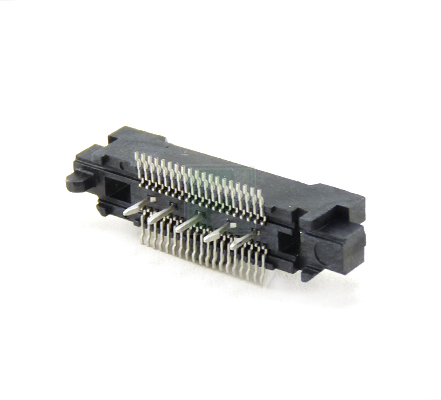

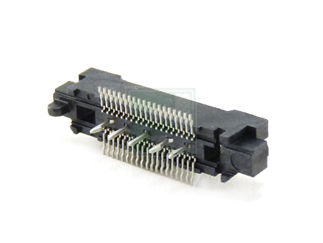

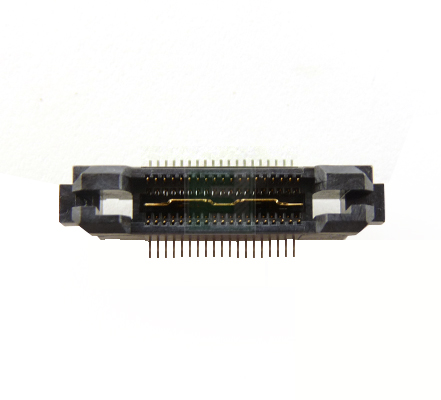

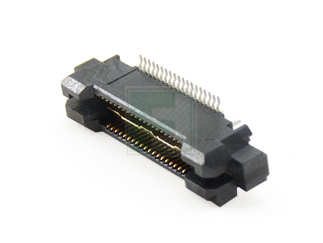

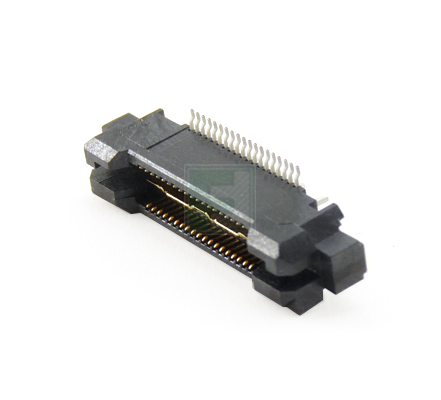

MICTOR 38 Position 0.64 mm Surface Mount Straight Plug Assembly
|
|
|||||||||||
|
|
|||||||||||
| Nom du fabricant: | TE Connectivity | ||||||||||
| Emballage standard: |
Product Variant Information section
Emballages disponiblesQté d'emballage(s) :1701 par Tube Méthode de montage :Surface Mount |
||||||||||
| Code de date: | |||||||||||
Product Specification Section
TE Connectivity 5767056-1 - Spécifications du produit
Informations de livraison:
L'article ne peut être envoyé à certains pays.
Voir la liste
L'article ne peut pas être envoyé aux pays suivants:
N/A
Code HTS:
N/A
ECCN:
EAR99
Informations PCN:
Fichier
Date
Assembly Site Change
02/01/2023
Détails et téléchargement
Statut du produit:
Actif
Actif
-
https://futureelec.wufoo.com/forms/?formname=r8bzou01ws8brs&field12=NA&field16=fr&field2=5767056-1&field4=TE Connectivity&field18=https://p1na.futureelectronics.com/fr/p/interconnect--connectors-pcb--header-plug-board-mount/5767056-1-te-connectivity-3436417
-
https://futureelec.wufoo.com/forms/?formname=r8bzou01ws8brs&field12=NA&field16=fr&field2=5767056-1&field4=TE Connectivity&field18=https://p1na.futureelectronics.com/fr/p/interconnect--connectors-pcb--header-plug-board-mount/5767056-1-te-connectivity-3436417
TE Connectivity 5767056-1 - Caractéristiques techniques
Attributes Table
| No of Positions: | 38 |
| Pitch: | 0.64 mm |
| Style/Orientation: | Straight Header/Plug |
| Termination: | Solder |
| Type: | Board to Board |
| Méthode de montage : | Surface Mount |
Fonctionnalités et applications
The 5767056-1 is a part of 5767056 series MICTOR 38 position surface mount straight board to board header.
Features:
- Product Type Features:
- Product Type: Connector
- Mount Angle: Vertical
- Termination Features:
- Termination End Plating: Tin over Nickel
- Body Features:
- Number of Positions: 38
- Centerline (mm [in]): 0.64 [0.025]
- Ground Bus Lead Length (mm [in]): 2.72 [0.107]
- Ground Bus Material: Brass
- Ground Bus Mating Area Plating = Gold (5) over Palladium Nickel
- Ground Bus Terminating Area = Tin over Nickel
- Contact Features:
- Mated Stack Height (Vertical) (mm [in]): 6.60 [0.260], 15.62 [0.615]
- Contact Plating, Mating Area, Material: Gold (5) over Palladium Nickel
- Contact Base Material: Copper Alloy
- Housing Features:
- Connector Style: Plug
- Housing Material: Liquid Crystal Polymer (LCP)
- Industry Standards:
- RoHS compliant, ELV compliant
- Reflow solder capable to 245°C, Reflow solder capable to 260°C
View the complete 5767056 series of PCB Interconnect
Pricing Section
Stock global :
0
États-Unis:
0
Sur commande :
0
Délai d'usine :
9 Semaines
Quantité
Prix unitaire
1 701+
$15.29
Product Variant Information section
Emballages disponibles
Qté d'emballage(s) :
1701 par Tube
Méthode de montage :
Surface Mount
