TE Connectivity | 1-534206-0

Référence fabricant

1-534206-0

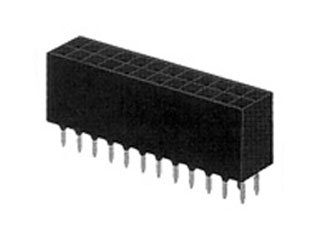

AMPMODU Mod II Series 20 Position Through-Hole Vertical .100 Inch Receptacle

Modèle ECAD:
Nom du fabricant: TE Connectivity
Emballage standard:
Product Variant Information section
Code de date:
Product Specification Section
TE Connectivity 1-534206-0 - Caractéristiques techniques
Attributes Table
No of Positions: 20
Pitch: 2.54 mm
Style/Orientation: Vertical Socket
Termination: Solder
Méthode de montage : Through Hole
Fonctionnalités et applications

The 1-534206-0 is a AMPMODU Mod II Series 20 Position Through-Hole Vertical .100 Inch Receptacle.

Features:

  • Product Type = Connector
  • Connector Series = Mod II
  • Profile = Standard
  • Mounting Pattern (mm [in]) = 2.54 x 2.54 [.100 x .100]
  • Sealed = No
  • Holddown Feature = Without
  • PCB Mounting Orientation = Vertical
  • PCB Mount Retention = With
  • Termination Method to PC Board = Through Hole - Solder
  • Termination Post Length (mm [in]) = 2.92 [0.115]
  • Solder Tail Contact Plating = Tin-Lead over Nickel
  • Connector Height (mm [in]) = 8.12 [0.320]
  • Number of Positions = 20
  • Number of Rows = Dual
  • Centerline, Matrix (mm [in]) = 2.54 x 2.54 [.100 x .100]
  • PCB Mount Retention Type = Retention Solder Tails
  • Contact Plating, Mating Area, Material = Gold (30)
  • Contact Base Material = Phosphor Bronze
  • Contact Configuration = Short Point
  • RoHS/ELV Compliance = RoHS compliant, ELV compliant

View the available 1-534206 series of Receptacles

Pricing Section
Stock global :
0
États-Unis:
0
Sur commande :
0
Stock d'usine :Stock d'usine :
0
Délai d'usine :
16 Semaines
Commande minimale :
1320
Multiples de :
1320
tariff icon
Des droits de douane peuvent s’appliquer en cas d’expédition vers les États-Unis. Une estimation des droits tarifaires sera dans ce cas calculée au moment du paiement.
Total
3 986,40 $
USD
Quantité
Prix unitaire
1 320+
$3.02
