TE Connectivity | 5569262-1

Référence fabricant

5569262-1

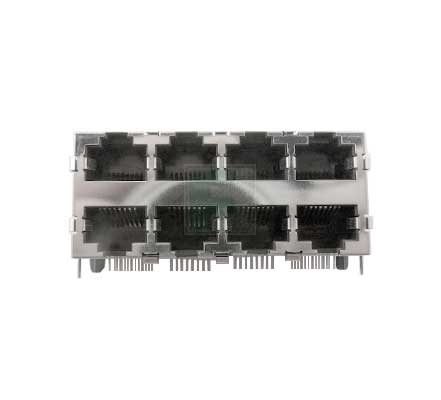

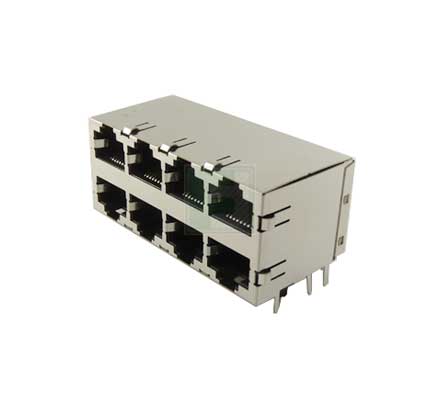

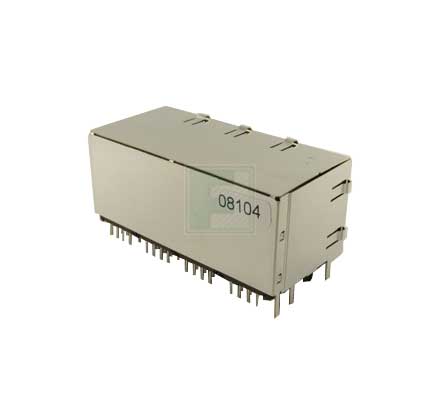

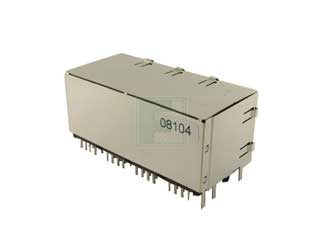

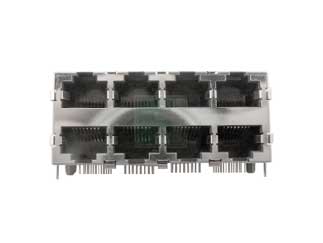

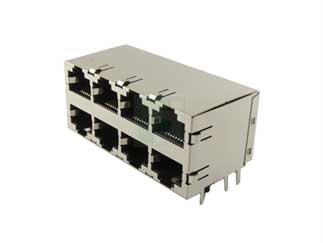

8 Position 2x4 Right Angle Through Hole Stacked RJ45 Modular Jack

Modèle ECAD:
Nom du fabricant: TE Connectivity
Emballage standard:
Product Variant Information section
Code de date:
Product Specification Section
TE Connectivity 5569262-1 - Caractéristiques techniques
Attributes Table
Style: Shielded Jack
No of Positions: 8
Méthode de montage : Through Hole
Fonctionnalités et applications

The 5569262-1 is a part of 556926 series 8 position right angle through hole stacked RJ22 modular jack.

Features:

  • Product Type Features:
    • Product Type = Connector
    • Jack Type = RJ45
    • PCB Mounting Orientation = Side Entry
    • PCB Mount Style = Through Hole
    • Termination Method to PC Board = Solder
    • Performance Category = Cat 5
    • Number of Contacts Loaded = 8
    • Color = Black
    • Number of Terminals Per Port = 8
    • Shield Material = .010 [0.25] Copper Alloy
  • Mechanical Attachment:
    • Jack Configuration = 2 x 4
  • Termination Features:
    • Solder Tail Contact Plating = Tin over Nickel
  • Body Features:
    • Port Configuration = Stacked
    • Number of Positions = 8
    • Shield Plating = Tin over Copper
    • Number of PCB Ground Tabs = 6
    • PCB Tail Length (mm [in]) = 3.56 [0.140]
    • Grounding Tab Plating = Tin over Copper
  • Contact Features:
    • Contact Plating, Mating Area, Material = Gold (50)
    • Contact Base Material = Phosphor Bronze

View the complete 556926 series of modular jack

Pricing Section
Stock global :
0
États-Unis:
0
Sur commande :
0
Stock d'usine :Stock d'usine :
0
Délai d'usine :
9 Semaines
Commande minimale :
1000
Multiples de :
50
tariff icon
Des droits de douane peuvent s’appliquer en cas d’expédition vers les États-Unis. Une estimation des droits tarifaires sera dans ce cas calculée au moment du paiement.
Total
16 250,00 $
USD
Quantité
Prix unitaire
1 000+
$16.25
