onsemi | MJH11022G

Référence fabricant

MJH11022G

MJH Series 250 V 15 A Complementary Darlington Silicon Power Transistor - TO-247

Modèle ECAD:
Nom du fabricant: onsemi
Emballage standard:
Product Variant Information section
Code de date:
Product Specification Section
onsemi MJH11022G - Caractéristiques techniques
Attributes Table
Polarity: NPN
Type: Darlington
CE Voltage-Max: 250V
Collector Current Max: 15A
DC Current Gain-Min: 400
Style d'emballage :  TO-247-3
Méthode de montage : Flange Mount
Fonctionnalités et applications
The Darlington Bipolar Power Transistor is designed for use as general purpose amplifiers, low frequency switching and motor control applications. The MJH11017, MJH11019, MJH11021 (PNP); MJH11018, MJH11020, MJH11022 (NPN) are complementary devices.

Features:

  • High DC Current Gain @ 10 Adc
  • hFE = 400 Min (All Types)
  • Collector-Emitter Sustaining Voltage
    • VCEO(sus) = 150 Vdc (Min) MJH11018, 17
    • VCEO(sus) = 200 Vdc (Min) - MJH11020, 19
    • VCEO(sus) = 250 Vdc (Min) - MJH11022, 21
  • Low Collector-Emitter Saturation Voltage
    • VCE(sat) = 1.2 V (Typ) @ IC = 5.0 A
    • VCE(sat) = 1.8 V (Typ) @ IC = 10 A
  • Monolithic Construction
  • Pb-Free Packages are Available

Learn more about the MJH11 family of Transistor

Pricing Section
Stock global :
0
États-Unis:
0
Sur commande :
0
Stock d'usine :Stock d'usine :
0
Délai d'usine :
28 Semaines
Commande minimale :
300
Multiples de :
30
tariff icon
Des droits de douane peuvent s’appliquer en cas d’expédition vers les États-Unis. Une estimation des droits tarifaires sera dans ce cas calculée au moment du paiement.
Total
663,00 $
USD
Quantité
Prix unitaire
1
$2.31
25
$2.26
75
$2.23
150
$2.21
400+
$2.15
Product Variant Information section
Produits apparentés

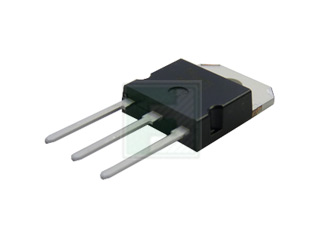

MJH11019G
